A máy thổi khuôn liên tụcđùn ra một parison không ngừng nghỉ trong khi các trạm khuôn di chuyển vào để bắt và thổi phồng nó. Máy đùn không bao giờ dừng lại, điều này khiến đây trở thành con đường nhanh nhất cho các thùng chứa HDPE và PP từ khoảng 0,5 đến 30 lít. Ba biến đặt đầu ra của bạn: số lượng trạm, khoang đầu khuôn và thời gian chu kỳ. Thêm ba thiết lập chi phí của bạn: năng lượng cho mỗi bộ phận, bảo trì và phế liệu. Hướng dẫn này bao gồm cả hai mặt, với thông số kỹ thuật thực tế từ máy của chúng tôi.

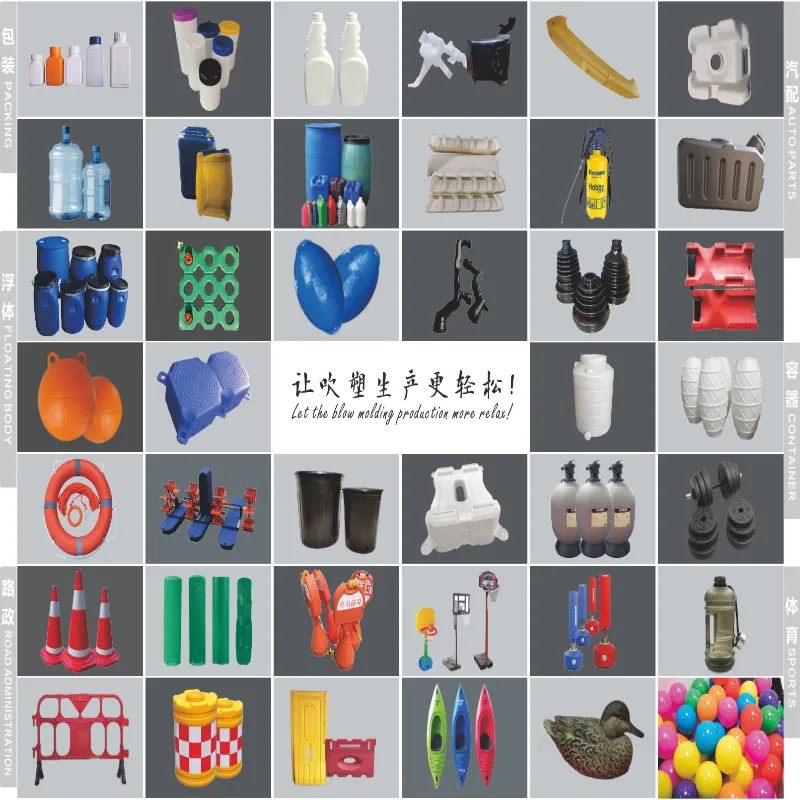

Quá trình ép đùn liên tục bao gồm hầu hết các hộp nhựa mà bạn xử lý trong một ngày. Chai chất tẩy rửa, bình dầu động cơ, lon jerry, bao bì hóa chất nông nghiệp - gần như tất cả đều được sản xuất từ những chiếc máy như thế này.
Một sự làm rõ trước các chi tiết. Chai nước PET trong suốt được sản xuất từ một quy trình khác, ép phun căng thổi, trên các máy khác nhau. Hướng dẫn này đề cập đến quá trình đúc thổi đùn liên tục cho HDPE, PP, PVC và PA. Nếu sản phẩm của bạn là chai nước giải khát PET, thiết bị trongphạm vi máy liên tụcsẽ không làm được.
Cấu hình máy: khuôn đáp ứng được yêu cầu như thế nào
Mọi máy liên tục đều giải quyết được cùng một vấn đề. Parison chảy không ngừng nên khuôn phải đến gần nó, đóng lại, thổi và thoát ra trước lần chụp tiếp theo. Máy làm như thế nào mà xác định cấu hình.
Máy di chuyển khuônđưa khuôn theo chiều ngang đến parison. Việc xây dựng rất đơn giản, đã được chứng minh và tiết kiệm chi phí. Nó bao gồm các thùng chứa từ 2 đến 15 lít.
Máy cánh tay congxoay khuôn theo hình vòng cung, giúp rút ngắn hành trình và tăng tốc chu trình. Chúng cũng có đầu đồng đùn từ 1 đến 6 lớp. Đây là loại dành cho chai có sản lượng cao và nhiều lớp.
Sau đó đến số lượng trạm.Trạm đơn (L)chạy một bộ khuôn.Trạm đôi (D)chạy hai khuôn sẽ khởi động một máy đùn, do đó một bên thổi trong khi bên kia đẩy ra.
| Cấu hình | Phạm vi container | Tốt nhất cho | Đánh đổi |
|---|---|---|---|
| Trạm di chuyển khuôn, đơn | 2–15 lít | Khối lượng khiêm tốn, thay đổi sản phẩm thường xuyên | Sản lượng thấp nhất trên mỗi máy |
| Trạm di chuyển khuôn, đôi | 2–15 lít | Số lượng lớn trên một dòng sản phẩm | Chi phí cao hơn; cần nhu cầu ổn định |
| Cánh tay cong, trạm đơn | 5–30 L | Tốc độ, tường nhiều lớp, thùng jerry lớn hơn | Rút năng lượng cao hơn |
| Cánh tay cong, trạm đôi | 5–30 L | Sản lượng tối đa, nhiều lớp ở mức âm lượng | Vốn và diện tích sàn cao nhất |
Cây phù hợp, được kiểm tra sớm:xác nhận bốn điều trước khi bạn cam kết - không gian sàn so với diện tích máy, chiều cao trần cho đầu khuôn và bộ nạp phễu, nguồn điện ba pha cho tải được kết nối và dung tích nước lạnh. Trọng lượng máy dao động từ 2,5 tấn trên bệ đơn 2 L đến 28,5 tấn trên bệ đôi tay cong 30 L, vì vậy hãy kiểm tra cả tải trọng trên sàn của bạn.
Người mua ở Mỹ nên thêm một lần kiểm tra sớm nữa. Các thùng chứa tiếp xúc với thực phẩm, đồ uống hoặc dược phẩm đáp ứng các yêu cầu về vật liệu của FDA định hình nên loại nhựa của bạn và bất kỳ chính sách nghiền lại nào. Các quy tắc về nội dung tái chế cũng khác nhau tùy theo tiểu bang và thay đổi thường xuyên, vì vậy hãy xác nhận yêu cầu hiện tại đối với danh mục sản phẩm của bạn trước khi khóa thông số kỹ thuật về nhựa.
Hiệu suất sản xuất: biến thông số kỹ thuật thành chai mỗi giờ
Mỗi danh mục in một số đầu ra. Hãy đọc nó một cách chính xác, nếu không bạn sẽ hứa hẹn quá mức khi giao hàng.
Những con số đó cho thấychu kỳ khô— máy chạy hết tốc độ, không có nhựa, không có tản nhiệt. Hãy sử dụng chúng để so sánh các máy một cách công bằng. Không bao giờ sử dụng chúng như một dự báo sản xuất.
Dưới đây là số liệu thực tế về chu trình khô trong phạm vi liên tục của chúng tôi, cùng với các thông số kỹ thuật dẫn đến chúng.
| Người mẫu | Thùng chứa tối đa | Chu trình khô | Kẹp | Vít | công suất HDPE | Trung bình năng lượng |
|---|---|---|---|---|---|---|
| KGB2L | 2 lít | 600 chiếc / giờ | 40 kN | 50 mm, L/D 25 | 30 kg/giờ | 12–18 kW |
| KGB2D | 2 lít | 600 × 2 | 40 kN | 60 mm, L/D 25 | 55 kg/giờ | 12–18 kW |
| KGB5L | 5 lít | 500 chiếc / giờ | 65 kN | 60 mm, L/D 25 | 55 kg/giờ | 16–25 kW |
| KGB5D | 5 lít | 500 × 2 | 65 kN | 70 mm, L/D 25 | 80 kg/giờ | 16–25 kW |
| KGB15L | 15 lít | 450 chiếc / giờ | 165 kN | 75mm, L/D 25 | 100 kg/giờ | 25–34 kW |
| KGB15D | 15 lít | 450 × 2 | 165 kN | 90 mm, L/D 25 | 120 kg/giờ | 25–34 kW |
| KGH15L | 15 lít | 500 chiếc / giờ | 200 kN | 80 mm, L/D 25 | 150 kg/giờ | 40–50 kW |
| KGH15D | 15 lít | 500 × 2 | 200 kN | 90 mm, L/D 25 | 180 kg/giờ | 40–50 kW |
| KGH30L | 30 lít | 450 chiếc / giờ | 300 kN | 90 mm, L/D 25 | 180 kg/giờ | 70–80 kW |
| KGH30D | 30 lít | 450 × 2 | 300 kN | 100mm, L/D 25 | 300 kg/giờ | 70–80 kW |
Bây giờ phép toán biến những con số đó thành kế hoạch sản xuất.
Hai quy tắc làm cho điều đó trở nên trung thực. Những bức tường dày nguội đi chậm hơn, do đó những phần nặng giảm độ cứng hơn những phần nhẹ. Và những giờ chuyển đổi không bao giờ xuất hiện trong số thời gian của chu kỳ.
Đo mức độ suy giảm của riêng bạn sau khi cài đặt. Chạy máy trống để xác nhận chu trình sấy, sau đó chạy toàn bộ ca sản xuất và chia các bộ phận tốt theo giờ. Tỷ lệ đó trở thành yếu tố lập kế hoạch của bạn và nó sẽ ổn định sau khi quá trình ổn định.
Phù hợp với dòng, không chỉ máy:xác định kích thước sản lượng đúc thổi của bạn so với dây chuyền chiết rót của bạn chứ không phải riêng lẻ. Một chiếc máy chạy nhanh hơn máy lấp đầy của bạn sẽ tạo ra hàng tồn kho và sàn nhà lộn xộn. Nhân số lượng hàng theo kế hoạch mỗi giờ của bạn với số giờ làm ca, chia cho số chai trên mỗi thùng và kiểm tra con số đó với thùng hàng tiếp theo và thông lượng pallet trước khi bạn mua.
Vật liệu và thiết kế bộ phận
Đùn liên tục chạy PE, PP, PVC và PA. HDPE mang hầu hết các loại chai và jerry có thể hoạt động, và cơ chế xử lý dễ tha thứ của nó giải thích lý do tại sao nó thống trị danh mục này.
Vít thực hiện công việc thực sự. Đường kính và tỷ lệ chiều dài trên đường kính của nó đặt ra lượng nhựa mà máy tan chảy mỗi giờ và giới hạn sản lượng trước bất kỳ điều gì khác. Máy của chúng tôi chạy vít 50 đến 100 mm ở L/D 25, với 3 đến 5 vùng gia nhiệt trên thùng và các phần gia nhiệt 3×5 đến 3×8 ở đầu khuôn.
| Vật liệu | Sản phẩm tiêu biểu | Xem gì |
|---|---|---|
| HDPE | Chai đựng chất tẩy rửa, lon jerry, bình đựng dầu động cơ, sữa | Tha thứ nhất. Khớp chỉ số tan chảy với trọng lượng bộ phận — MFI thấp hơn đối với các bộ phận lớn hơn |
| PP | Đóng gói nóng và nhiệt độ cao hơn | Cửa sổ xử lý hẹp hơn; nguội đi chậm hơn, do đó chu kỳ kéo dài |
| PVC | Chai trong suốt, bao bì hóa chất đặc biệt | Nhạy cảm với nhiệt. Xuống cấp nếu trời nóng; thanh lọc trước khi dừng lại |
| Xay lại hỗn hợp | Giảm chi phí trên hầu hết các sản phẩm | Trộn ở tỷ lệ được kiểm soát; quá trình nghiền lại bị ô nhiễm mang các đốm vào tan chảy |
Bộ phận thiết kế đặt ra những giới hạn mà máy không thể vượt qua. Những đường cắt sâu giúp chống lại sự khó chịu. Những góc nhọn làm mỏng bức tường nơi nhà tù trải dài nhất. Tay cầm cần có đường kính đầu khuôn đủ để tạo hình sạch sẽ - đầu khuôn của chúng tôi chạy từ 90 đến 220 mm trên các mẫu chốt khuôn đơn.
Mang bản vẽ đến nhà cung cấp của bạn trước khi cắt khuôn. Theo kinh nghiệm của chúng tôi, hầu hết các khiếu nại về độ dày của tường đều bắt nguồn từ quyết định thiết kế thay vì cài đặt máy - và một giờ trên bản vẽ sẽ ngăn ngừa được hàng tuần thử và sai.
Các lớp mở ra nhiều lựa chọn hơn. Đầu đồng đùn thêm lớp da màu, sọc nhìn trong suốt hoặc lõi tái chế được chôn dưới - tất cả trong cùng một lần chụp. Máy cánh tay cong của chúng tôi chạy từ 1 đến 6 lớp, được bao phủ toàn bộ tronghướng dẫn nhiều lớp.
Tự động hóa, điều khiển và năng lượng
Ngăn xếp kiểm soát quyết định liệu chất lượng có được duy trì qua các ca làm việc hay không. Hãy hỏi bất kỳ nhà cung cấp nào bên trong có những gì và mong đợi những cái tên chứ không phải tính từ.
Máy của chúng tôi chạy PLC Mitsubishi, điều khiển servo MOOG, HMI Weinview và các thành phần OMRON, Schneider và GEFRAN. Kiểm soát độ dày thành được lập trình sẽ thay đổi khoảng cách khuôn trong suốt quá trình bắn, đưa vật liệu vào nơi bộ phận cần và lấy vật liệu ra ở nơi không cần.
Để tích hợp đường truyền, hãy hỏi ba câu hỏi cụ thể: PLC hiển thị giao thức nào cho kết nối MES hoặc SCADA, liệu cảnh báo có xuất dưới dạng dữ liệu có cấu trúc hay không và liệu nhà cung cấp có cung cấp chẩn đoán từ xa hay không. Chúng tôi cung cấp dịch vụ giám sát từ xa IoT để các kỹ sư của chúng tôi có thể kiểm tra máy trong thời gian thực và phát hiện các vấn đề trước khi chúng ngừng sản xuất.
Năng lượng xứng đáng được phân tích riêng. Ba tải chiếm ưu thế: sưởi ấm thùng, hệ thống truyền động và làm mát. Bảng trên liệt kê mức tiêu thụ trung bình theo model và nước làm mát chạy từ 50 đến 180 L/phút tùy thuộc vào kích cỡ máy.
So sánh các nhà cung cấp dựa trên con số từng bộ phận, không phải dựa trên số liệu rút ra hàng giờ. Một chiếc máy nhanh hơn sẽ truyền cùng một kilowatt cho nhiều chai hơn, điều này thường khiến cho chiếc máy được đánh giá cao hơn sẽ chạy rẻ hơn.
Kinh tế vòng đời: chi phí sở hữu máy là bao nhiêu
Giá mua là một khoản thanh toán. Quyền sở hữu kéo dài trong một thập kỷ. Năm yếu tố quyết định chi phí vốn và bốn yếu tố quyết định chi phí vận hành.
| Trình điều khiển chi phí | Loại | Ghi chú |
|---|---|---|
| Kích thước máy và số trạm | Thủ đô | Biến đơn lớn nhất |
| số lớp | Thủ đô | Mỗi lớp thêm một máy đùn và độ phức tạp của đầu |
| Khuôn và lỗ sâu răng | Thủ đô | Thường được trích dẫn riêng - ngân sách dành cho chúng |
| Tự động hóa hạ nguồn | Thủ đô | Làm mờ, kiểm tra rò rỉ, vận chuyển |
| Năng lượng | Vận hành | Sử dụng hình mỗi phần ở trên |
| Nhân công | Vận hành | Giảm mạnh với chức năng xả và xử lý tự động |
| Phế liệu và nghiền lại | Vận hành | Đóng vòng lặp regrind sẽ khôi phục flash mà bạn đã trả tiền |
| Phụ tùng và bảo trì | Vận hành | Ngân sách hàng năm; dự trữ các mặt hàng mặc nhanh tại chỗ |
Xây dựng mô hình hoàn vốn của bạn trên vùng đồng bằng chứ không phải trên tổng số. So sánh dây chuyền mới với dây chuyền bạn chạy hôm nay: tăng sản phẩm mỗi giờ, tiết kiệm số giờ lao động, giảm phế liệu, năng lượng trên mỗi sản phẩm thay đổi. Chia chi phí máy móc và dụng cụ cho khoản lãi hàng năm đó và bạn có thời gian hoàn vốn theo số của riêng bạn chứ không phải của nhà cung cấp.
Chế độ bảo trì và lỗi
Thời gian hoạt động đến từ lịch trình chứ không phải từ may mắn. Lập kế hoạch ba tầng công việc.
| Khoảng thời gian | Nhiệm vụ |
|---|---|
| Hằng ngày | Kiểm tra bộ gia nhiệt và nhiệt độ đầu khuôn; dọn sạch khu vực bị chèn ép; xác minh lưu lượng và áp suất nước làm mát |
| hàng tuần | Kiểm tra các mặt kẹp và chốt định vị; kiểm tra áp suất servo và thủy lực; xem xét tỷ lệ phế liệu trôi dạt |
| Hàng quý | Chạy chẩn đoán hiệu suất; kiểm tra hệ thống bôi trơn; hiệu chỉnh các thành phần quan trọng |
| Hàng năm | Kiểm tra độ mòn của vít và thùng; bảo dưỡng đầu khuôn; xem lại toàn bộ kho phụ tùng thay thế |
Các dạng hư hỏng thường gặp theo mô hình: các mép kẹp bị mòn làm suy yếu các mối hàn ở đế, các vùng gia nhiệt bị lệch làm thay đổi sự phân bố của thành và các bề mặt kẹp bị xỉn màu để xuất hiện đèn flash. Mỗi cái xuất hiện như một khiếm khuyết trên phần đầu tiên.
Đào tạo người vận hành mang lại lợi nhuận nhanh hơn bất kỳ phụ tùng thay thế nào. Xác nhận nhà cung cấp của bạn bao gồm những gì và xác nhận rằng việc lắp đặt bao gồm các quy trình khóa máy và bảo vệ máy theo yêu cầu an toàn tại địa phương của bạn — ở Hoa Kỳ, điều đó có nghĩa là việc tuân thủ OSHA đã được phê duyệt trước khi dây chuyền vận hành sản xuất.
Hỏi về bảo hành bằng văn bản:toàn bộ máy của chúng tôi hoạt động một năm kể từ khi đến nhà máy của bạn, với các bộ phận chính như bộ điều khiển độ dày thành MOOG và động cơ servo kéo dài đến hai năm. Hãy hỏi bất kỳ nhà cung cấp nào về chế độ bảo hành của họ, những gì không bao gồm và tốc độ các phụ tùng thay thế đến quốc gia của bạn.
Chọn cấu hình của bạn
Làm việc theo thứ tự sau: khối lượng thùng chứa và vật liệu thu hẹp loại máy, khối lượng hàng năm quyết định trạm đơn hoặc trạm đôi và yêu cầu về lớp quyết định cánh tay cong hoặc chuyển động khuôn. Sau đó, sâu răng sẽ mở rộng quy mô đầu ra theo dự báo của bạn.
Của chúng tôihướng dẫn lựa chọn năm bướcđi theo con đường định cỡ đó một cách chi tiết. Đối với các thùng chứa trên 30 lít, parison trở nên quá nặng để ép đùn liên tục và quyết định chuyển sang máy tích lũy - được đề cập trong phần của chúng tôitích lũy và so sánh liên tục.
Câu hỏi thường gặp
Máy đúc thổi liên tục là gì?
Máy đúc thổi liên tục đùn ra một ống nhựa nóng chảy không ngừng nghỉ, được gọi là parison, trong khi một hoặc hai trạm khuôn di chuyển đến để bắt, đóng và bơm phồng bộ phận. Máy đùn không bao giờ dừng lại. Điều này phù hợp với các thùng chứa vừa và nhỏ bằng nhựa HDPE, PP và PVC - chai, lon jerry và bao bì bôi trơn. Thay vào đó, các bộ phận lớn sử dụng máy tích lũy vì một khung treo nặng sẽ trải dài trước khi khuôn đóng lại.
Làm cách nào để tính số chai mỗi giờ từ thời gian chu kỳ và khoảng trống?
Nhân số chu kỳ mỗi giờ với số khoang trên đầu khuôn với số lượng trạm. Về lý thuyết, một máy có tốc độ 600 chu kỳ sấy khô mỗi giờ với đầu 2 khoang trên trạm đôi đạt 2.400 sản phẩm mỗi giờ. Sau đó, áp dụng mức giảm tốc độ thực tế để làm mát, xử lý và chuyển đổi, vì xếp hạng trong danh mục cho thấy máy đang chạy trống. Lập kế hoạch công suất theo số lượng đã giảm.
Những vật liệu nào chạy trên máy đúc thổi liên tục?
HDPE, PP, PVC, PA chạy tốt trên máy ép đùn thổi liên tục. HDPE chiếm ưu thế trong sản xuất chai và lon jerry. Khớp vít với vật liệu: các loại cứng hơn cần khả năng nóng chảy cao hơn, đó là lý do tại sao đường kính vít và tỷ lệ chiều dài trên đường kính lại quan trọng. Chai nước giải khát PET trong suốt sử dụng một quy trình khác - ép phun căng - và các máy khác nhau.
Máy đúc thổi liên tục sử dụng bao nhiêu năng lượng?
Tỷ lệ tiêu thụ năng lượng trung bình theo kích thước máy. Máy liên tục Kinggle chạy 12 đến 18 kW ở loại 2 L, 16 đến 25 kW ở loại 5 L, 25 đến 34 kW ở loại 15 L và 40 đến 80 kW ở loại cánh tay cong tốc độ cao. So sánh các nhà cung cấp về năng lượng trên mỗi bộ phận hoàn thiện thay vì theo giờ, vì máy nhanh hơn sẽ phân phối cùng một lượng năng lượng trên nhiều sản phẩm hơn.
Dây chuyền đúc thổi liên tục cần bảo trì những gì?
Lập kế hoạch công việc hàng ngày, hàng tuần, hàng quý. Hàng ngày: kiểm tra bộ gia nhiệt đầu khuôn, dọn sạch khu vực bị kẹt, kiểm tra dòng nước làm mát. Hàng tuần: kiểm tra bề mặt kẹp và áp suất thủy lực hoặc trợ lực. Hàng quý: chạy chẩn đoán hiệu suất, kiểm tra hệ thống bôi trơn và hiệu chỉnh các bộ phận quan trọng. Giữ các phụ tùng dễ hao mòn tại chỗ, vì chi tiết bị thiếu trong thời gian ngừng hoạt động sẽ tốn kém hơn so với chi phí tồn kho.
Bước tiếp theo phụ thuộc vào vị trí của bạn
Gửi thông tin chi tiết về thùng chứa của bạn — khối lượng, vật liệu, độ dày thành, sản lượng mong muốn — và các kỹ sư của chúng tôi sẽ phản hồi bằng đường dẫn phù hợp cho giai đoạn của bạn:
- Đang thử một sản phẩm mới?Chúng tôi sẽ đề xuất cấu hình ban đầu và chạy phần của bạn trong bản dùng thử mẫu.
- Bổ sung năng lực?Chúng tôi sẽ xây dựng phép toán đầu ra dựa trên dây chuyền điền của bạn và trích dẫn mô hình phù hợp.
- Thay thế một cỗ máy cũ?Chúng tôi sẽ so sánh năng lượng trên mỗi bộ phận và phế liệu với dây chuyền hiện tại của bạn, do đó, khoản hoàn vốn sẽ đến từ các con số của bạn.
Mỗi báo giá đều nêu tên mẫu, thành phần, điều khoản thương mại và thời gian giao hàng — mẫu thông thường chạy từ 30 đến 40 ngày, mẫu tùy chỉnh chạy từ 60 đến 120 ngày. Duyệt quatoàn bộ phạm vi máy liên tụctrong khi bạn thu thập số của bạn.
Yêu cầu cấu hình và báo giá →Một máy đúc thổi liên tục giành được vị trí của mình thông qua nhịp điệu - một máy đùn không bao giờ dừng lại, các khuôn luôn hoạt động và một dây chuyền có kích thước phù hợp với chất độn của bạn. Nhận cấu hình, số lượng khoang và quyền giảm dần và phép toán đầu ra được giữ nguyên trong quá trình sản xuất. Xem mẫu mã và thông số kỹ thuật tạiphạm vi máy đúc thổi liên tục.
